Le module TIC Linky.


Mon PI5 qui propulse Home Assistant se trouve à coté de mon compteur Linky ! Pour transférer les infos sortant sur les bornes TIC du Linky point besoin d'une transmission radio, un simple petit câble USB fera l'affaire.

Avant de commencer, examinons les spécifications du Linky.

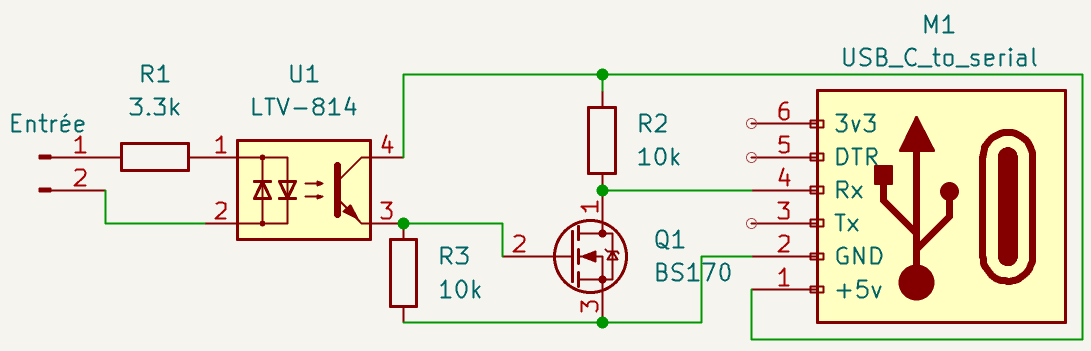

Le schéma du circuit permettant de démoduler le signal, le mettre en forme et l'envoyer sur un convertissuer série-USB se trouve facilement sur le net ; voici ce schéma :


Bien noter la valeur de la résistance d'entrée : 3,3 kΩ car au début j'avais mis une valeur plus élevée et ça ne fonctionnait pas; j'ai même dû ressortir mon oscilloscope cathodique pour comprendre ...

Pour le module "Série vers USB" j'ai choisi celui-ci, et je l'ai équipé d'un connecteur mâle vertical à 6 pins.

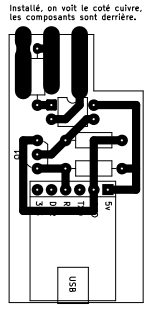

J'ai réalisé un petit circuit imprimé (Vu coté composants) ; attention ce circuit se monte dans le Linky avec les composants vers l'arrière. Pour fixer et connecter le module j'ai soudé deux fils de cuivre (1 mm de diamètre maximum) sur les pistes ad hoc.

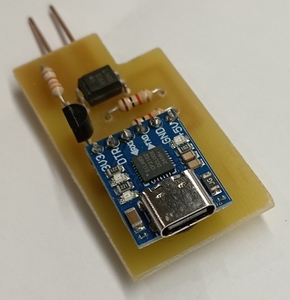

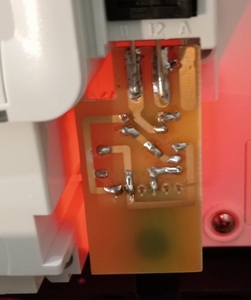

Et voici le module terminé et installé dans le Linky.

Pour vérifier le bon fonctionnement du module il faut installer l'add-on "Terminal" sur Home Assistant. L'ouvrir et taper :
cd /dev
ls  (Pour voir si on a bien quelque chose comme ttyUSB0)
stty -F /dev/ttyUSB0 1200 sane evenp parenb cs7 -crtscts  (Configuration en mode historique, si le Linky est en mode standard remplacer 1200 par 9600)
cat ttyUSB0  (Les infos défilent. Les arrêter avec CTRL Z)

Pour l'intégration dans Home Assistant il suffit de chercher "Linky TIC" sur le store alternatif HACS.
Enfin les fichiers KiCad et PDF sont disponibles sous licence
